ПОСТ ЦЕХОВОГО КОНТРОЛЯ КВАНТ-903

КВАНТ-903 предназначен для обеспечения автономного проведения контроля чистоты жидкостей методом отобранных проб с помощью автоматических приборов (типа АЗЖ-975) в условиях производства и эксплуатации жидкостных систем.

Пост цехового контроля КВАНТ-903 позволяет обеспечить:

получение чистой жидкости для мойки химической посуды, пробоотборных стаканов приборов контроля чистоты отобранных проб жидкостей и разбавления проб;
фильтрацию отобранных проб жидкости через мембранные фильтры;
возможность анализа загрязнения жидкостей по ОСТ 1.41144-80 и с помощью автоматических приборов контроля чистоты отбранных проб жидкости типа АЗЖ в обычном производственном помещении;
возможность разбавления "грязной" жидкости чистым бензином.

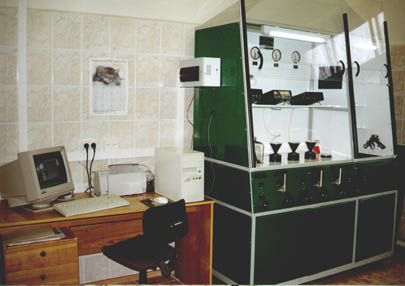

Модуль 1

Модуль 2

Пост КВАНТ-903 может эксплуатироваться в отапливаемых помещениях цехов при следующих условиях:

температура окружающего воздуха, не менее К	283
температура окружающего воздуха, не более К	313
относительная влажность воздуха (при +30^o С) не более, %	85
атмосферное давление, кПа	94...106

Пост цехового контроля КВАНТ-903 может размещаться на промывочных, сборочных, испытательных участках цехов с контролируемой атмосферой, и располагается с учетом потребностей технологического процесса, удобства технического обслуживания и наличия необходимых коммуникаций.

ТЕХНИЧЕСКИЕ ДАННЫЕ КВАНТ-903

Типы контролируемых жидкостей: бензины, бензины-растворители БР-1, нефрас С2, керосины, топлива Т, ТС, РТ, рабочие жидкости гидросистем АМГ-10, МГЕ-10А, 7-50с-3, нефтяные масла и другие оптически однородные жидкости с вязкостью при 20^o С, не более сСт	40
Типы растворителей для мойки посуды и разбавления проб:	бензины Б-70, БР-1,Нефрас С2 и др.
Длительность анализа стандартной пробы 100 мл не более, мин	8
Тип фильтра для анализа по ОСТ 141144-80	"Владипор" диаметром 35 мм
Разрeжение в датчике анализатора, кПа	10...50
Давление наддува в баке растворителя не более, МПа	0.1
Емкость системы промывки растворителем, не менее, л	8
Емкость сливного бака растворителя, не менее, л	8
Электропитание вакуумного насоса от однофазной сети - Напряжением - Частотой	220В 49..51Гц
Габаритные размеры, мм: - Модуль1 - Модуль2	1800х850х2500 1100х850х1500

Состав поста

Модуль 1: вытяжной шкаф ПЦК (с электрической, гидравлической, пневматической и вакуумной системами);
Модуль 2: стойка с гидравлической и пневматической системами;
Модуль 3: блок с вакуумными насосами;
Панель электромагнитных кранов;
Комплект электрических кабелей;
Комплект приспособлений для дегазации проб, установки датчиков и фильтрования проб.
